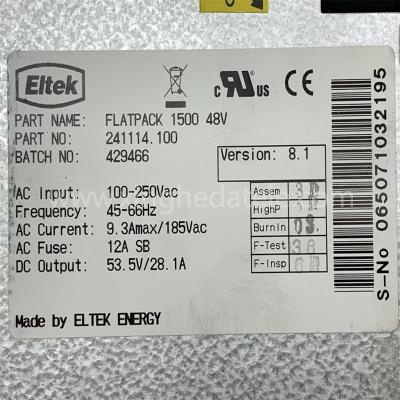

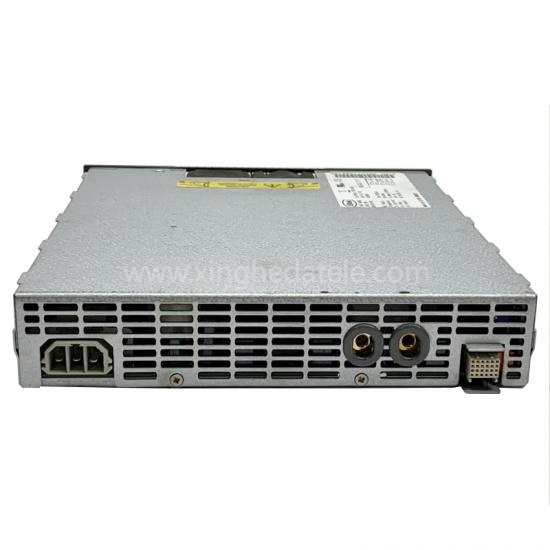

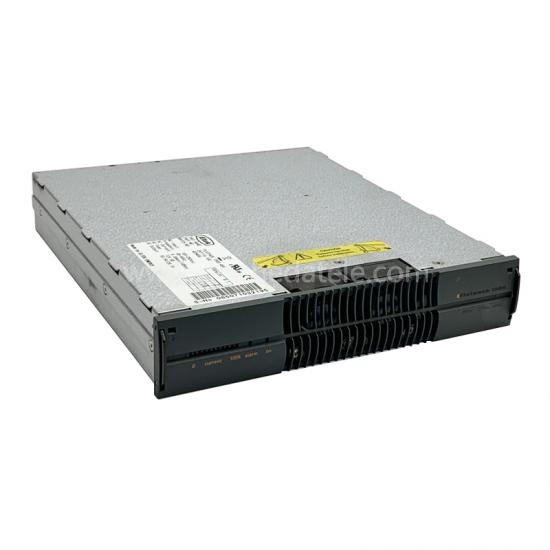

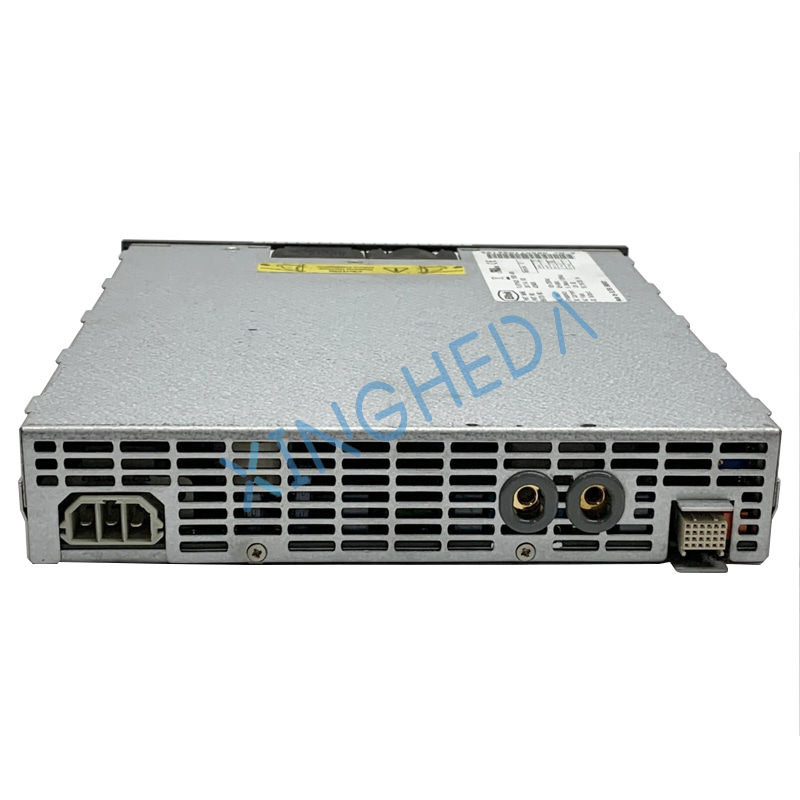

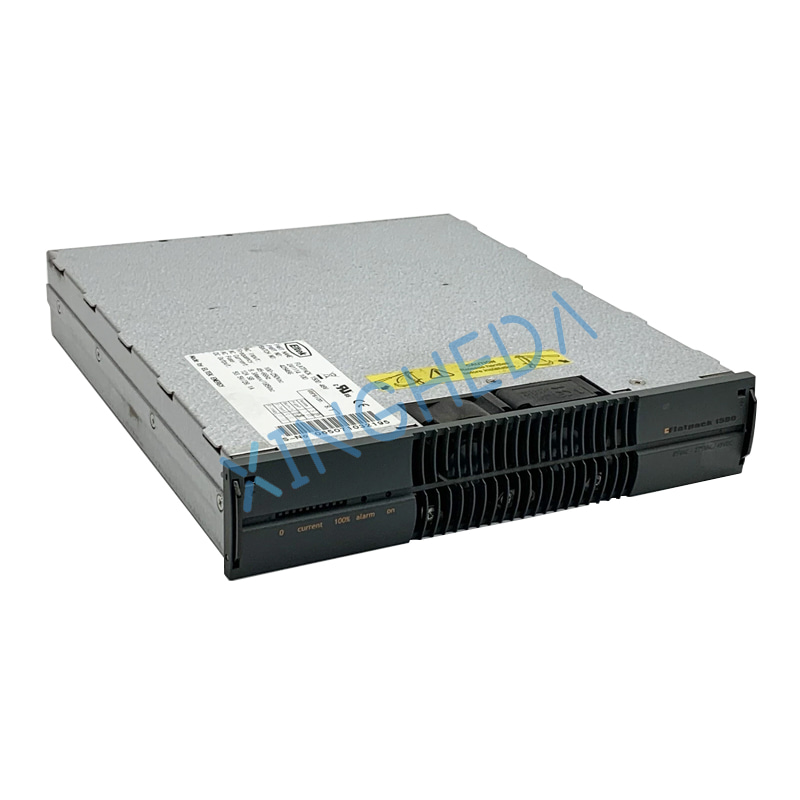

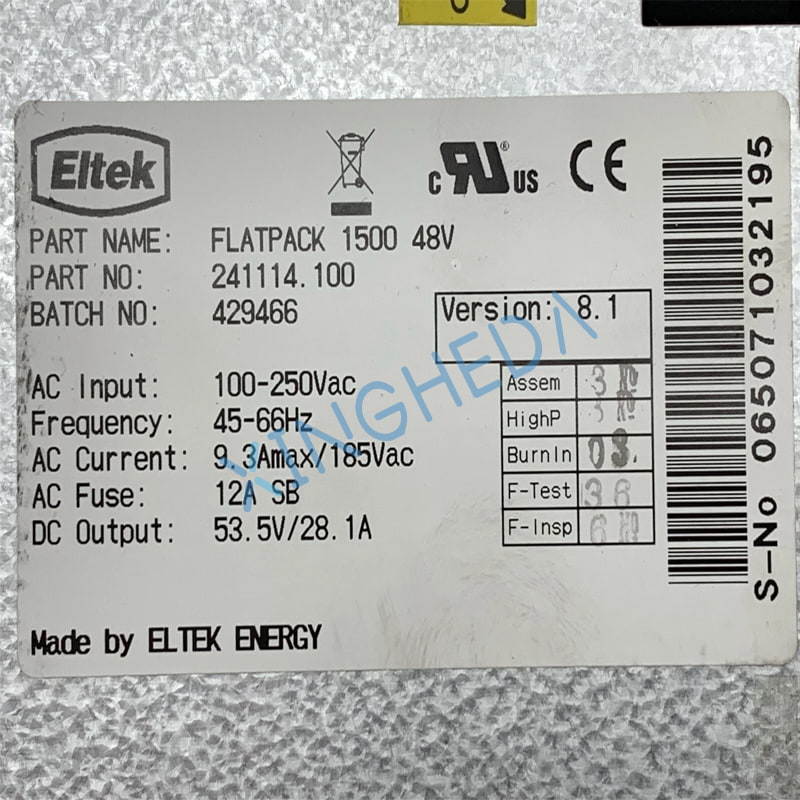

Eltek 241114.100 Flatpack2 48/1500 Doğrultucu 48V 1500W

Teknik Özellikler

1. AC Girişi

• Nominal Giriş Gerilimi: 230 VAC
• Çalışma Giriş Aralığı: 85 – 300 VAC (185–275 VAC nominal çalışma aralığı)
• Giriş Frekansı: 45 – 66 Hz
• 230 VAC Tam Yükte Maks. Giriş Akımı: 11.6 A
• Dahili giriş sigortası, entegre aşırı gerilim ve yıldırım koruması

2. DC Çıkışı

• Nominal Çıkış Gücü: 1500 W
• Nominal Çıkış Gerilimi: 48 VDC
• Maks. Çıkış Akımı: 31 A
• Varsayılan Float Gerilimi: 53.5 VDC
• Ayarlanabilir Çıkış Gerilimi Aralığı: 42.0 VDC ~ 57.6 VDC
• Statik Gerilim Regülasyonu Doğruluğu: ±0.5% (%10 – %100 yük)
• Çıkış Dalgalanması ve Gürültü:
• Paralel modüller için aktif otomatik akım paylaşımı
• Kısa devre durumunda sabit akım sınırlama, arıza giderildikten sonra otomatik kurtarma

3. Verimlilik ve Termal Performans

• Tepe Verimliliği: ≥ 93%
• Tipik verimlilik: %40 ~ %90 yükte %92'nin üzerinde
• Soğutma: Sıcaklık kontrollü değişken hızlı çift konveksiyon fanları
• Ses Seviyesi: 30°C tam yükte
• Fan MTBF: > 200.000 saat (Telcordia SR-332'ye göre)

4. Çevresel Derecelendirmeler

• Çalışma Sıcaklığı: -40°C ~ +75°C
  • Tam 1500W çıkış: -40°C ~ +55°C
  • +55°C üzerinde otomatik güç azaltma
• Depolama Sıcaklığı: -40°C ~ +85°C
• Bağıl Nem: %5 ~ %95 RH, yoğuşmasız
• Yalıtım dayanım gerilimi: giriş ve çıkış arasında 3 kV AC

5. Mekanik Boyutlar

• Boyut (G × Y × D): 109 mm × 41,5 mm × 327 mm
• Net Ağırlık: 1,95 kg
• Form Faktörü: Standart 1U Flatpack2 raf yuvası, çalışırken değiştirilebilir

6. Gösterge ve İletişim

• Ön panel 3 renkli LED durum göstergeleri:
  • Yeşil OK: Normal çalışma
  • Sarı WARN: Küçük uyarılar (yüksek sıcaklık, düşük fan hızı, giriş düşük gerilimi, akım sınırlama)
  • Kırmızı FAULT: Kritik kapanma arızaları (OVP, kısa devre, fan arızası, aşırı sıcaklık kilitlemesi)
• İletişim Arayüzü: CAN veri yolu, Smartpack2 kontrol cihazı ile uyumlu, SNMP uzaktan ağ yönetimini destekler

7. Tam Koruma İşlevleri

• Çıkış Aşırı Gerilim Koruması (OVP) ve kilitlemeli kapanma
• Kısa devre sabit akım sınırlama, otomatik kurtarma
• Aşırı sıcaklık koruması (önce güç azaltma, aşırı sıcaklıkta tam kapanma)
• AC giriş düşük/aşırı gerilim kilitlemesi
• Fan arızası algılama ve kapanma
• Ters polarite koruması, darbe bastırma
